Пневматические ударные машины

Привод комбинированных ударных маркирующих машин может быть ручным или пневматическим. В настоящее время мы поставляем три типа таких аппаратов, отличающихся друг от друга максимальной силой удара.

Кроме того, у этих аппаратов есть ряд преимуществ:

• Высокая производительность благодаря пневматическому цилиндру двойного действия;
• Легко встраиваются в производственную линию или в специализированный аппарат.

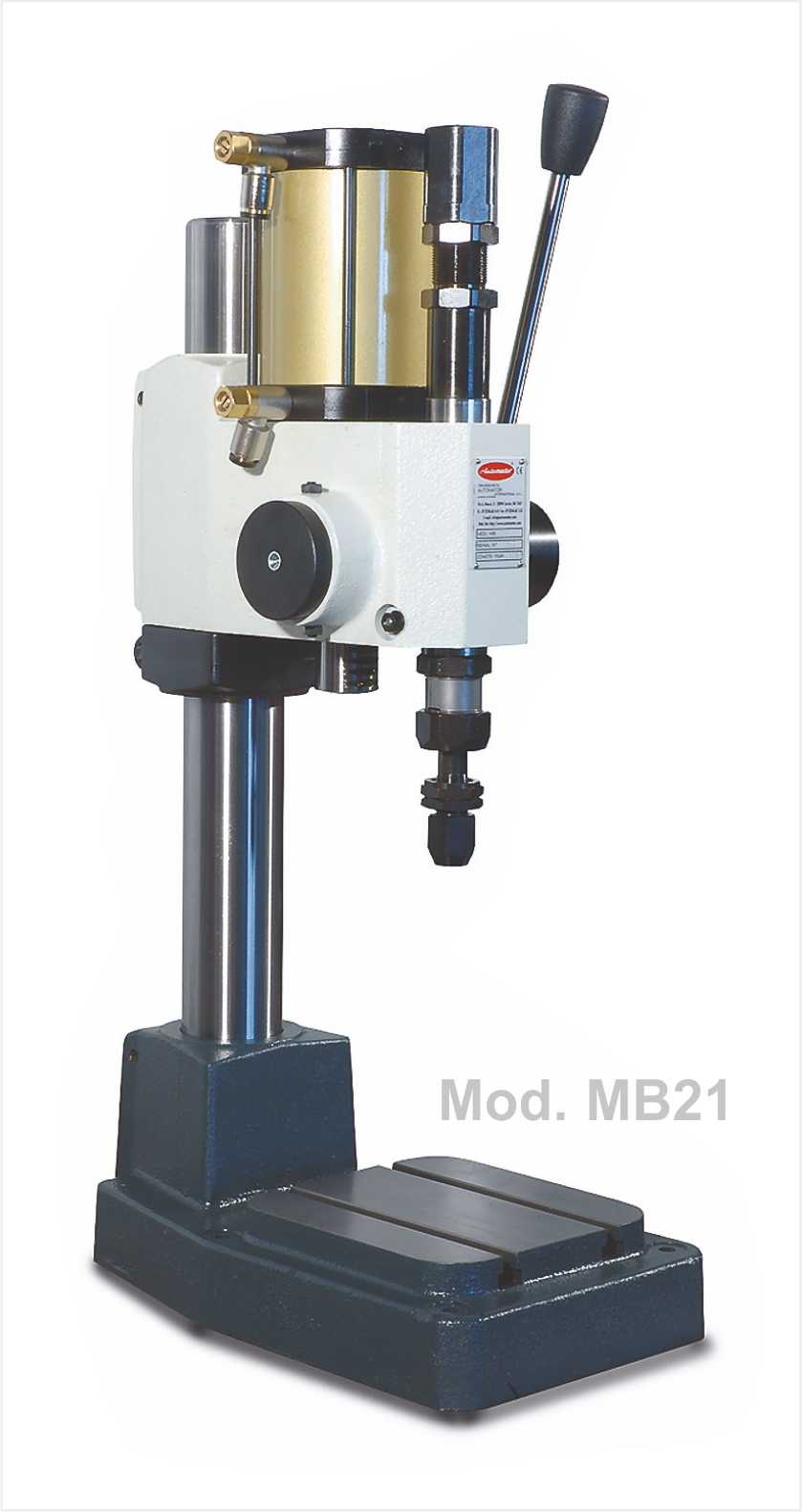

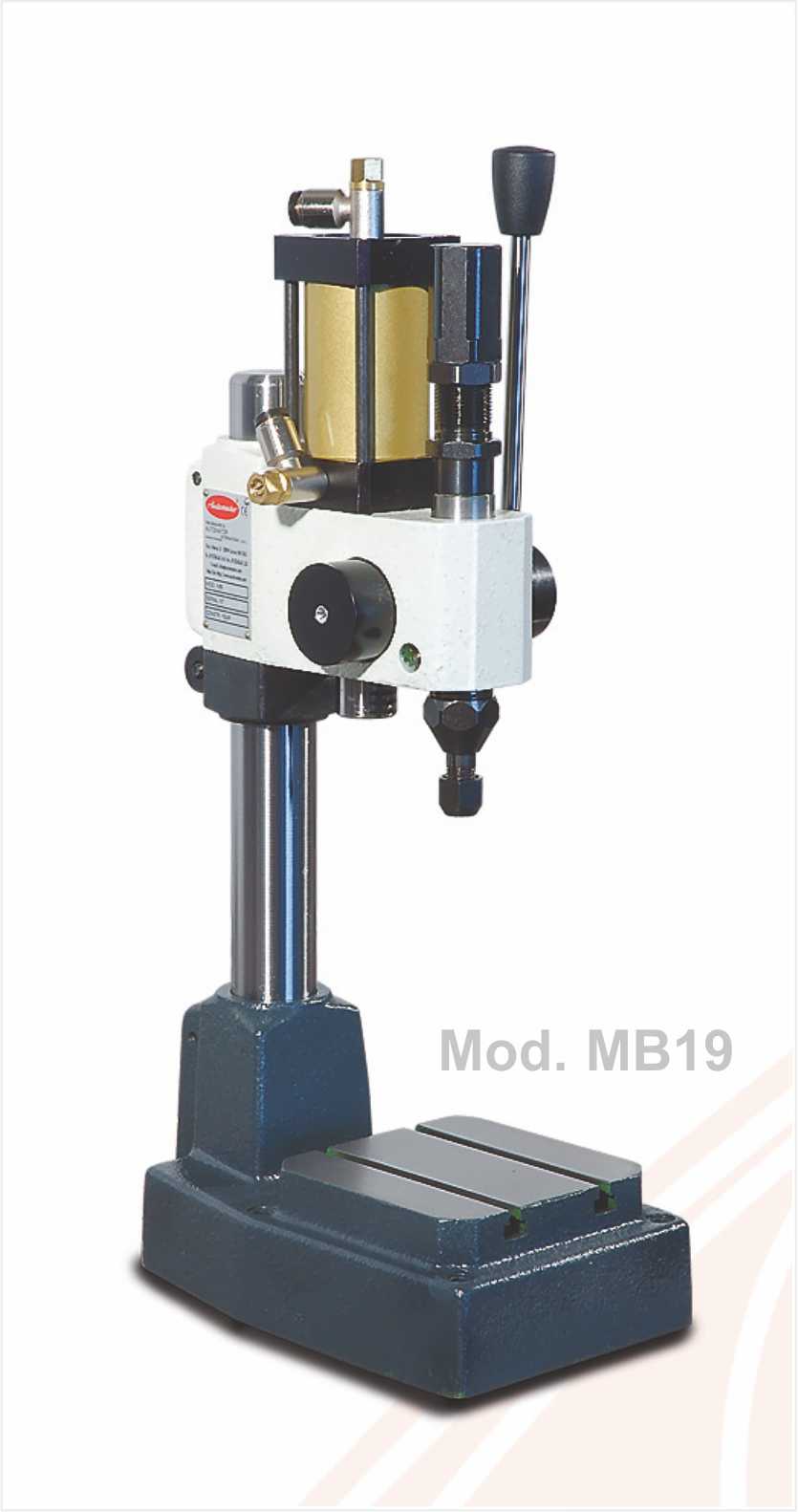

Технические параметры	MB19	MB21	MB35
Сила удара	600 кг (6 кН)	3500 кг (35 кН)	7500 кг (75 кН)
Просвет	0–175 мм	0–270 мм	0–300 мм
Вес	14,5 кг	53 кг	162 кг
Стержень (диаметр — длина)	8 — 32 мм	10 — 38 мм	16 — 48 мм
Размеры T-слотов	6 мм	10 мм	12 мм
Общая длина хода	30 мм	60 мм	100 мм
Общая длина хода вдоль опоры	8 мм	18 мм	22 мм
Полезная длина хода	22 мм	42 мм	78 мм
Максимальное давление воздуха	4 бар	6 бар	6 бар
Потребление воздуха на 1 удар	0,5л / 1 удар	2,3л / 1 удар	5,4л / 1 удар
Сжатый воздух (сжатие)	1/8	1/4	1/4

Все виды пневматических ударных прессов мы комплектуем всем необходимым для выполнения процесса маркировки, например, пуансонами, держателями пуансонов и т. д.

При необходимости мы можем изготовить клеймо или пуансон с Вашим логотипом или специальным символом.

Производитель оборудования - AUTOMATOR (Италия).
