Пневматические ударные аппараты

Выпускается три модели пневматических ударных аппаратов, различающихся силой удара, развиваемой ударным механизмом, который приводится в действие пневматическим цилиндром.

Кроме общих свойств ударных аппаратов для маркировки, у пневматических моделей также есть следующие особенности:

• Компактные размеры;
• Эти модели предназначены для установки в производственную линию или в специализированные аппараты;
• Можно установить блок в любую позицию;
• Цилиндры поставляются с двумя кронштейнами для установки.

Все виды пневматических аппаратов мы комплектуем всем необходимым для выполнения процесса маркировки, например, пуансонами, держателями пуансонов и т. д.

При необходимости мы можем изготовить клеймо или пуансон с Вашим логотипом или специальным символом.

Производитель оборудования - AUTOMATOR (Италия)

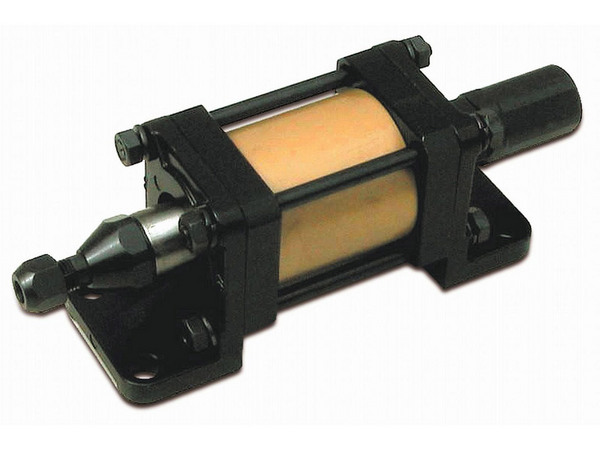

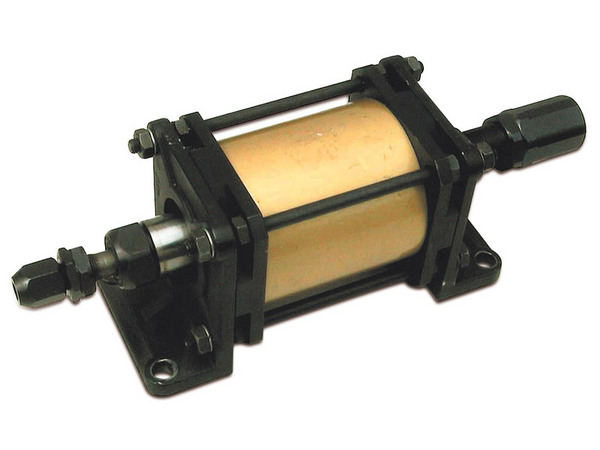

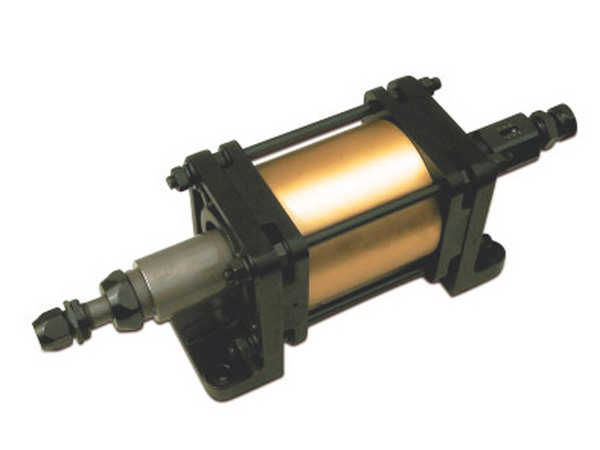

Технические параметры	MB19VP	MB21VP	MB35VP
Сила удара	600 кг (6 кН)	3500 кг (35 кН)	7500 кг (75 кН)
Вес	2 кг	10 кг	38 кг
Стержень (диаметр — длина)	8 — 32 мм	10 — 38 мм	16 — 48 мм
Общая длина хода	22 мм	67 мм	110 мм
Длина хода вдоль опоры	8 мм	18 мм	25 мм
Полезная длина хода	14 мм	49 мм	85 мм
Максимальное давление воздуха	4 бар	6 бар	6 бар
Потребление воздуха на 1 удар	0,5л / 1 удар	2,3л / 1 удар	5,4л / 1 удар
Сжатый воздух (сжатие)	1/8	1/4	3/8
