Нумерационные головки
Нумерационные головки предназначены для быстрой замены (возможна смена в автоматическом режиме) символов для маркировки среди заранее определенного набора символов, букв или цифр, предусмотренного при изготовлении головки.
Чаще всего нумерационные головки применяются при автоматизированном способе нанесения маркировки - в ударных маркировочных аппаратах (прессах) или в устройствах для нанесения круговой маркировки.
Производитель нумерационных головок - фирма "АUTOMATOR" (Италия).

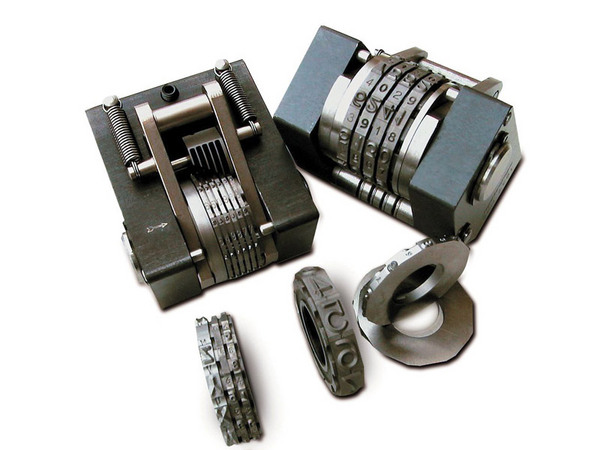

Нумерационная головка МВ2 (с автоматическим изменением данных)
Автоматическая маркировочная головка для нумерации может быть оснащена нужным количеством дисков с символами различного размера. С помощью этой нумерационной головки можно легко маркировать изделия любой формы и размеров.
Головка для нумерации MB2 предназначена для маркировки возрастающими последовательностями символов. Последовательность символов на головке изменяется через 1, 2, 3, 4 или 5 операций (обратите внимание: эта последовательность устанавливается на заводе в процессе изготовления головки, и потом это нельзя изменить!).
- Точность производственного процесса и специальная тепловая обработка гарантируют круглую форму и равный размер колесиков. Эта точность обеспечивает отличные результаты маркировки.
- Существует более 200-т вариантов головки для нумерации МВ2, поэтому можно выбирать из сочетания полуавтоматических версий, дисков со специальными символами, буквами или графическими изображениями (логотипами).
- Возможные размеры: 1–10 мм стандартные, уплотненный или полу-уплотненный.
Скачать:

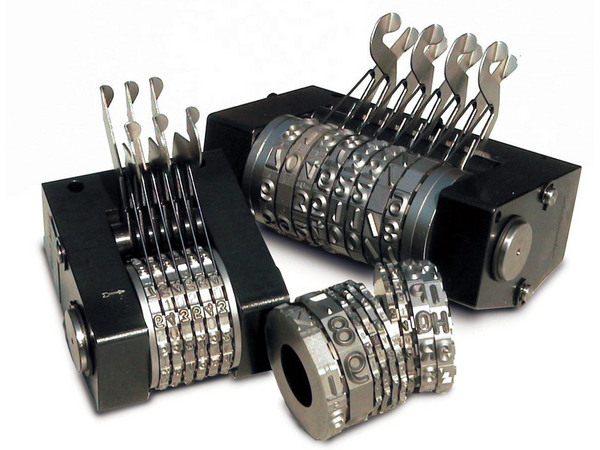

Нумерационная головка МВ14 (с ручным изменением данных)
Можно приспособить ручную маркировочную головку для нумерации к установке нескольких дисков с символами различной высоты, и таким образом, можно маркировать детали различной формы и размера.
Ручная маркировочная головка для нумерации MB14 идеально подходит для тех случаев, когда текст маркировки приходится часто менять.
- Символы меняются простым поворотом колесика вручную, не нужно вынимать его из держателя.
- Устройства выпускаются в соответствии с приведенной ниже таблицей с различным количеством маркировочных дисков, в зависимости от высоты символа: их может быть любое количество от 2-х до 20-ти. Диски с символом размером до 5 мм имеют 14 дискретных позиций. На диске могут быть цифры от 0 до 9 и еще 4 цифры или буквы.
- Алфавит делится на А-М и N-Z или в соответствии с пожеланиями заказчика.
- При высоте символа от 6 мм у диска есть только 11 дискретных позиций. На нем можно разместить цифры от 0 до 9 и еще одну цифру или букву.
Скачать:
Нумерационная головка МВ5 для маркировки вручную
Маркировочная головка для нумерации MB5 имеет следующие параметры:
- Маркировка производится вручную.
- Максимальное количество символов на одном кольце — 11 (например, цифры от 0 до 9, и один пробел).
- Существуют стандартные конфигурации с количеством колец от 2 до 15.
- Размер символов — от 1 до 3 мм.
- Вместо цифр на кольцах нумерационной головки могут быть размещены буквы алфавита.
- Нумерационная головка оснащена отверстием для фиксации позиции колец и ручкой.
Скачать:
